聴き取り及びHOST側の設定です。
クリックするとPDFをダウンロードできます。

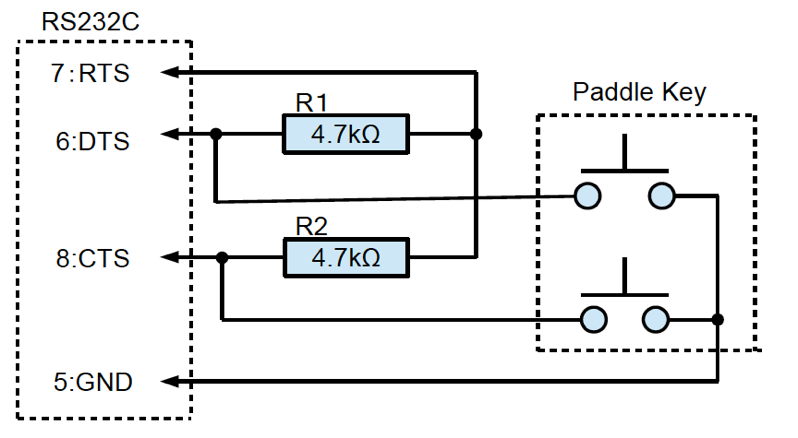

RS232C Interface 開度図
PaddleのコモンラインがRS232Cのコモンと同電位に成るようにした回路図です。
コモンラインがアイソレーション出来るのならRTSを直接DTS、CTSに接続する
回路が簡単です。
フォトカプラでアイソレーションする方法も考えられます。
その他、色々考えられますので工夫して下さい。
信号名と実際に入力される信号名が異なる場合がありますのでCWingのSetupから
確認して下さい。

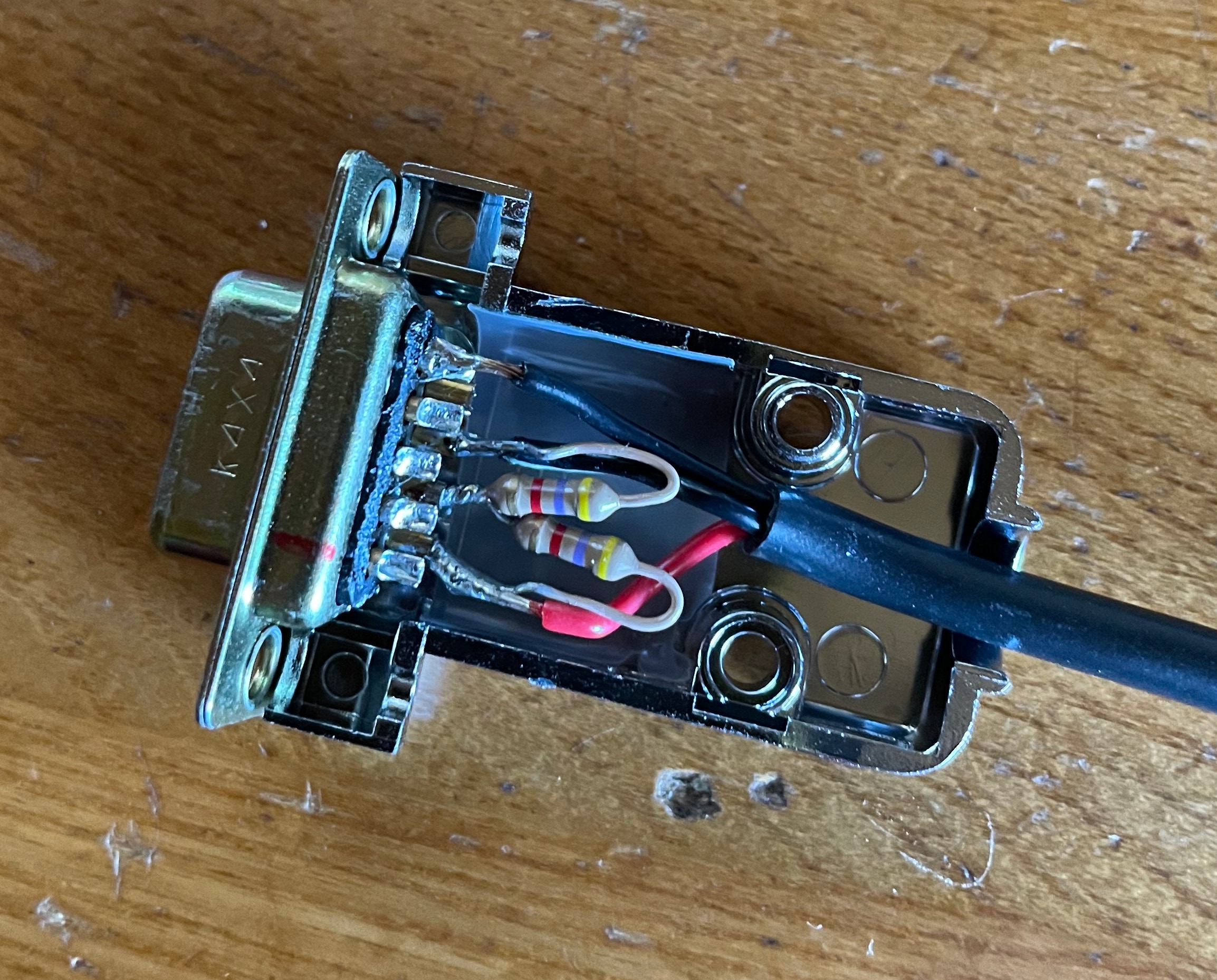

大きめのシェル（外装）の内部に抵抗部品を入れ込みました。
インターフェースコネクタ

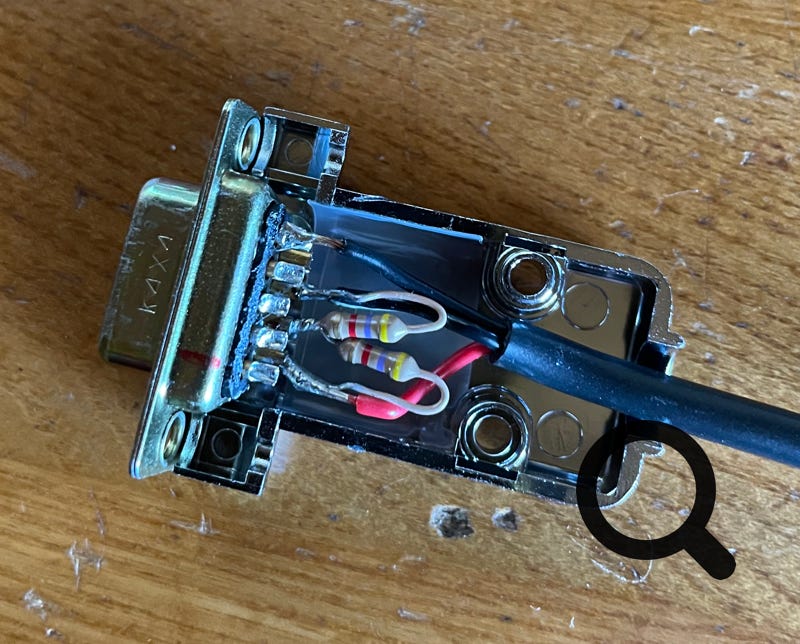

D-SUB 9Pin のコネクタのコネクタシェル内に配線しました。
シェルの内側はメッキで導通が有るのでテープで絶縁しています。
抵抗R1,R2は1/4Wです。
コネクタケーブル

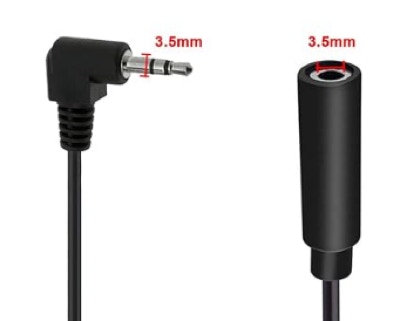

3芯の配線でφ3.5のオーディオコネクタソケットに接続しています。

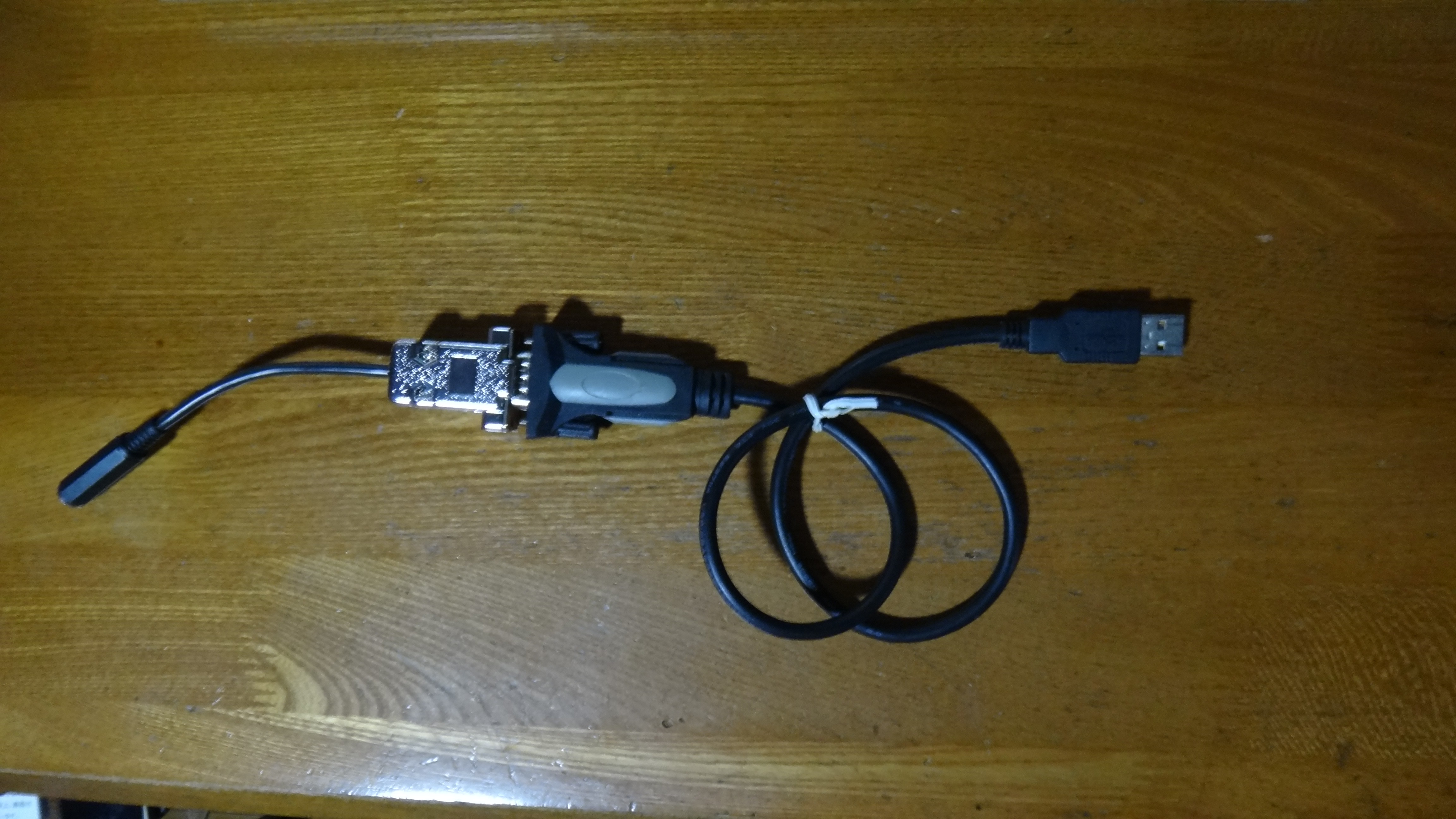

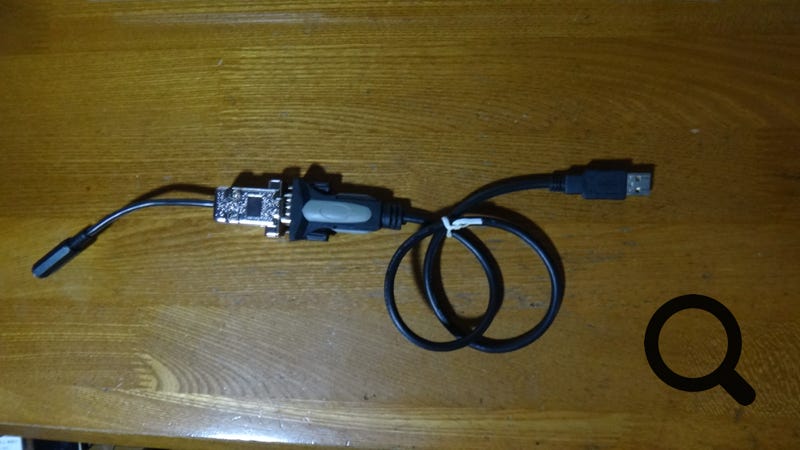

USB/RS232C変換ケーブルとインターフェースコネクタ
USB/RS232C変換コネクタにも十分な長さのケーブルがあるので
インターフェースコネクタのケーブルは短め（100mm）にしました。
変換コネクタは秋月電子から購入しました。

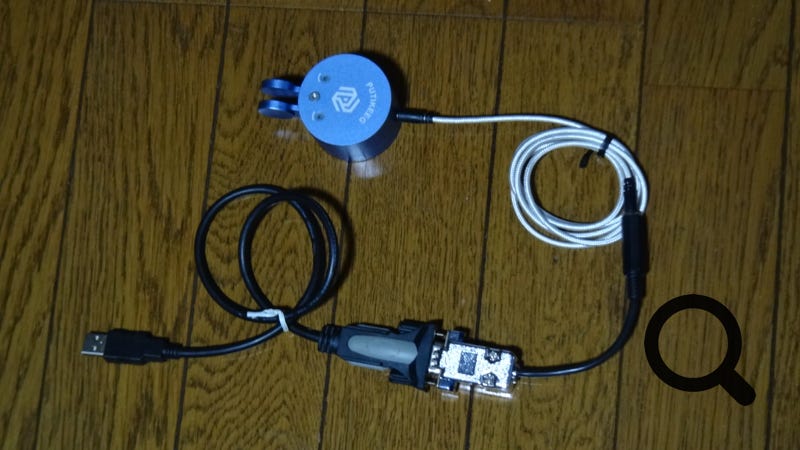

USB/RS232C変換ケーブル+インターフェースコネクタ+Paddle Key
Paddleにはφ3.5のオーディオケーブルが付属していました。約1ｍ
これに合わせてインターフェースコネクタを作りました。

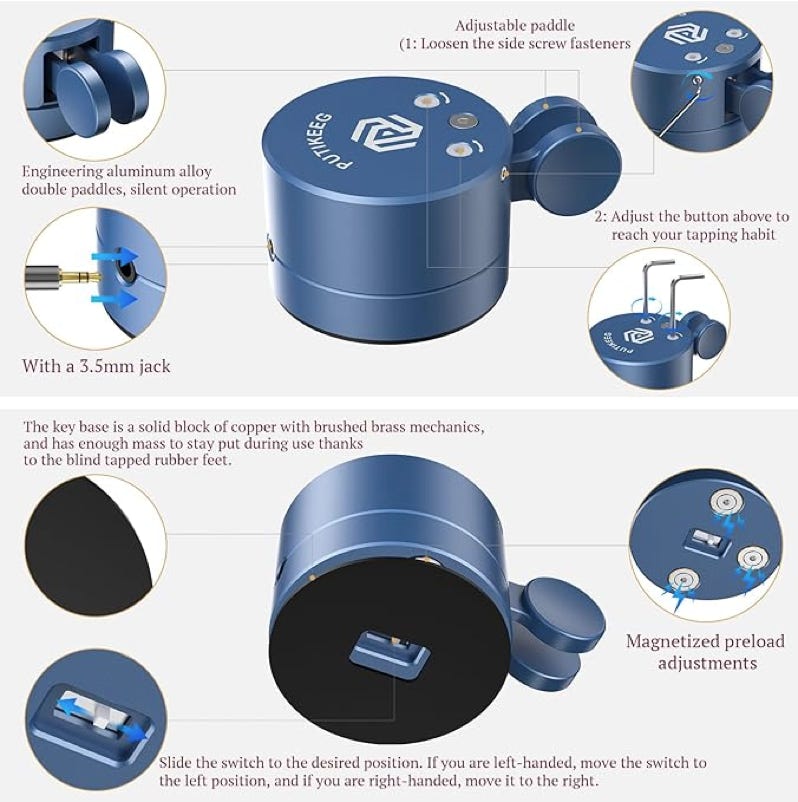

Paddle Key
左のものが購入した簡易型のPaddleで小型で裏面にマグネットが有り
鉄製の板などに固定して使用します。何かに固定しないと使えません。

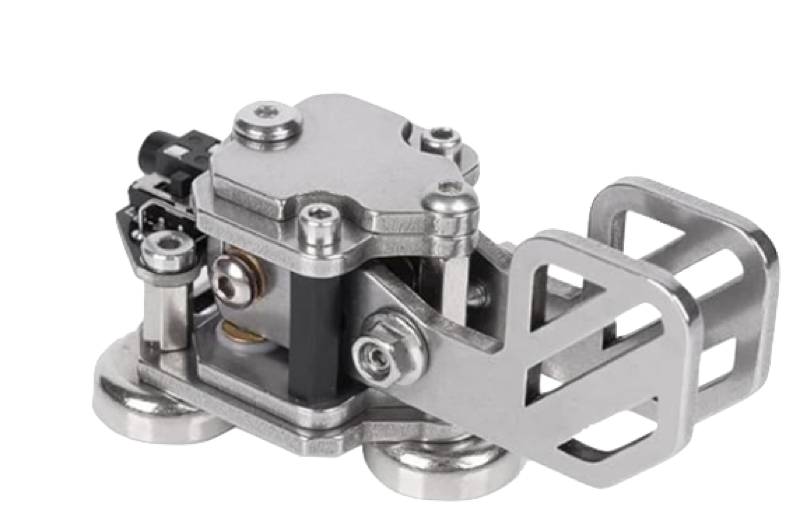

上の物は近所のOMさんが使用しているPaddle Keyです。
これにもマグネットが有り移動運用では無線機のシャーシに固定して使用しています。
家で使用する時は100均で買った鉄製のブックエンドを折り曲げてPaddle Keyのベースにして使っています。

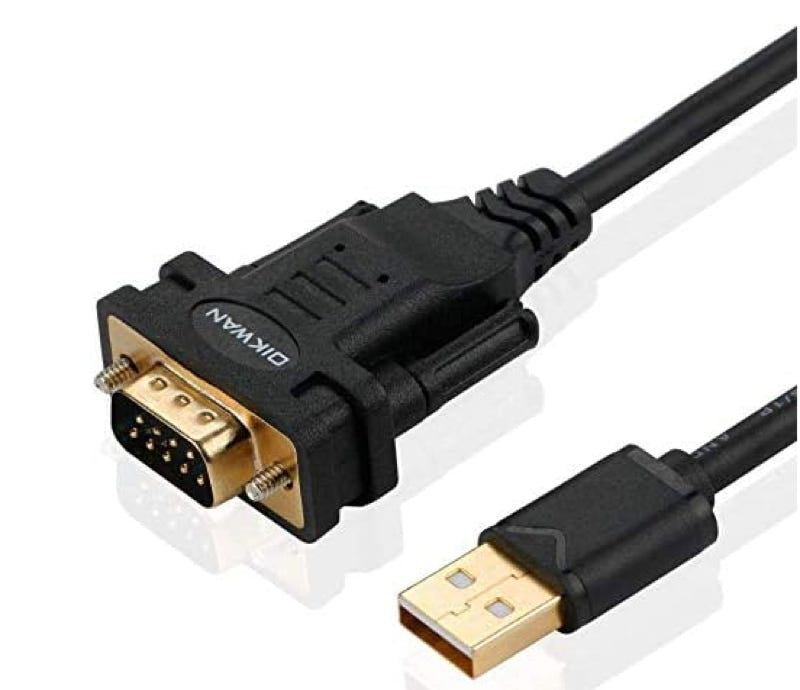

USB/RS232C 変換ケーブルについて
USB/RS232C変換ケーブルで使用しているチップの種類によってはWindows11で使用できないケーブルが有るので要注意です。
Windows11で使用できるケーブルはFTDIのチップセットのものを選ぶ必要があります。
USB to RS232 USB Serial Adapter with FTDI Chipset USB 2.0 to Male DB9 Serial Cable for Windows 11,10, 8, 7, Vista, XP, 2000, Linux and Mac OS (6FT)
